SA-556M高压加热器用U型换热管；涵盖A2/B2/C2三级碳钢管性能对比，无缝冷拔工艺确保高压密闭性，外径15.9-31.8mm适配主流管板。关键指标包括抗拉强度320-480MPa、U弯曲率偏差≤±1.5mm、强制640℃热处理消除冷作硬化。C2级含碳量最高（≤0.30%）适用于超临界机组（＞22.1MPa），B2级性价比最优（10-20MPa），A2级适合低压场景（≤10MPa）。生产需控制冷拔变形量≤30%、弯曲半径≥2D，严防未热处理导致胀管开裂。必检项目含1.5倍水压试验、硬度抽查及弯曲区超声测厚。

一种专门用于高压加热器的U型换热管材料，其性能特点综合了材料成分、机械性能、耐腐蚀性及制造工艺等多方面优势，以下是针对SA-556M高压加热器用U型换热管的全面技术解析，严格依据标准文档内容整理：

一、SA-556M U型换热管核心性能特点

性能维度	规范要求	工程意义
材料基础	无缝冷拔碳钢管（§5.1）	消除焊缝薄弱点，确保高压密闭性
尺寸范围	外径：15.9–31.8mm；最小壁厚≥1.1mm（§1.2）	适配主流高压加热器管板孔径
几何精度	U弯段曲率偏差≤±1.5mm；管腿长度差≤3mm（§9.3, §9.6）	防止安装应力集中，保证管束均匀分布
机械强度	抗拉强度320–480MPa；硬度≤HRB 89（Table 2&3）	抵抗高速水流冲击（设计流速≥2.5m/s）

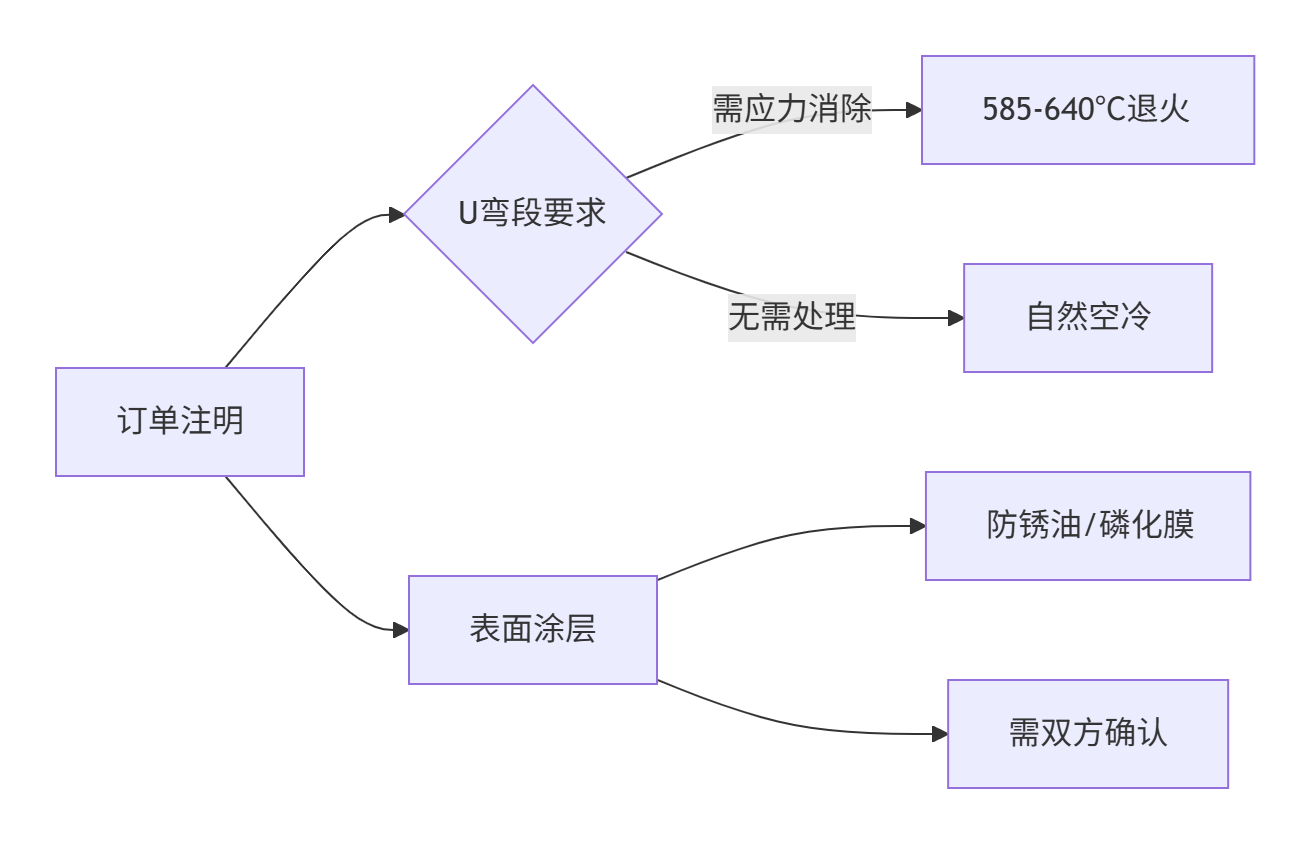

热工稳定性	最终热处理≥640°C + 可选U弯段585–640°C消应力（§5.2）	消除冷作硬化，避免启停热应力开裂
无损检测	全截面电检测（强制）+ 可选超声波/涡流（S1-S3）	确保无＞5–10%壁厚缺陷（S1/S2）

🔍 关键设计特性：

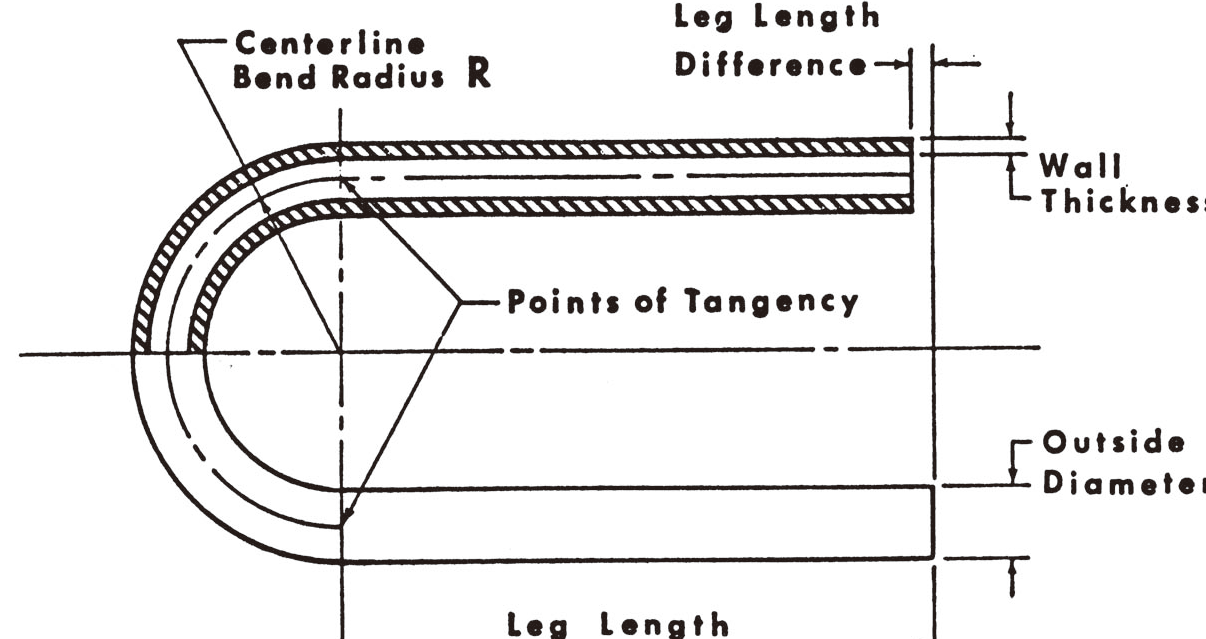

U型弯壁厚公式：t_f=T(2R)/(2R+D)（避免弯曲减薄导致爆破风险）

管腿对称控制：间距公差≤1.5mm（防止管板受力不均）

表面洁净度：允许轻微氧化膜但禁用硬质氧化皮（§10.1）

二、三个钢号（Grade A2/B2/C2）特性对比

1. 化学成分差异（Table 1）

元素	Grade A2	Grade B2	Grade C2
碳(C)	≤0.18%	≤0.27%	≤0.30%
锰(Mn)	0.27–0.63%	0.29–0.93%	0.29–1.06%
硅(Si)	未要求	≥0.10%	≥0.10%
P/S	≤0.035%	≤0.035%	≤0.035%

💡 成分解析：

C2碳锰含量最高 → 强化固溶体提升强度

B2/C2含硅 → 增强高温抗氧化能力

2. 机械性能梯度（Table 2 & 3）

性能指标	Grade A2	Grade B2	Grade C2
抗拉强度	≥320 MPa	≥410 MPa	≥480 MPa
屈服强度	≥180 MPa	≥260 MPa	≥280 MPa
延伸率	≥35%	≥30%	≥30%
硬度上限	≤HRB 72	≤HRB 79	≤HRB 89

⚖️ 选型建议：

A2级：低压加热器（≤10MPa），需高延展性弯曲。

B2级：中压机组（10–20MPa），性价比之选。

C2级：超临界机组（＞22.1MPa），抗高压冲蚀。

三、生产制造关键注意点

1. 材料制备阶段

炼钢控制：禁止添加表1外合金元素（§6.2）
铸坯要求：连铸坯中心偏析≤C类1.5级（隐含要求）

2. 冷拔与成型

工序	技术要求	风险规避
冷拔加工	最终道次变形量≤30%（防止过度冷作硬化）	避免晶粒破碎导致应力腐蚀开裂
U型弯曲	最小弯曲半径R≥2D（§9.1）	R<2D需重新计算壁厚（公式t_f），否则减薄超差
热处理	退火温度误差≤±15℃（§5.2.1）	温度过低→延展性不足；过高→晶粒粗化

3. 检测与验证

批组规则（§7.2）：
- 每炉钢为1批（拉伸/硬度试验）
- 每≤125根为1批（压扁/扩口试验）
无损检测：
- 超声波检测：商用级（S1）缺陷敏感度0.1mm；精选级（S2）0.05mm
- 涡流检测（S3）：需同时验证内外壁缺陷（纵向+周向缺口）

4. 特殊工艺要求

🛑 致命风险点：

冷拔后未热处理 → 胀管时开裂（§5.2.1强制要求）

U弯段未用公式验算壁厚 → 运行中爆管（§9.2）

管腿长度差＞3mm → 管板密封失效（§9.3）

四、工程应用指导

C2级适用场景：
≥600MW超临界机组，给水温度≥280℃，设计压力≥25MPa
A2/B2经济方案：
亚临界机组（≤300MW）可选B2；低压加热器（≤150℃）用A2

必检项目清单：

+ U弯段水压试验（1.5倍工作压力）
+ 硬度全批抽查（防止混料）
+ 弯曲区壁厚超声测厚（按t_f公式校核）

📌 总结：SA-556M U型管的核心在于 “材料强度-几何精度-残余应力控制”三重保障，其中C2级通过高碳锰成分实现超临界机组适配，但必须配合精准的冷弯成型与消应力处理。生产时需死守热处理窗口与无损检测标准，否则高压工况下失效风险急剧上升。ASME-SA556-2023 标准文件下载。
